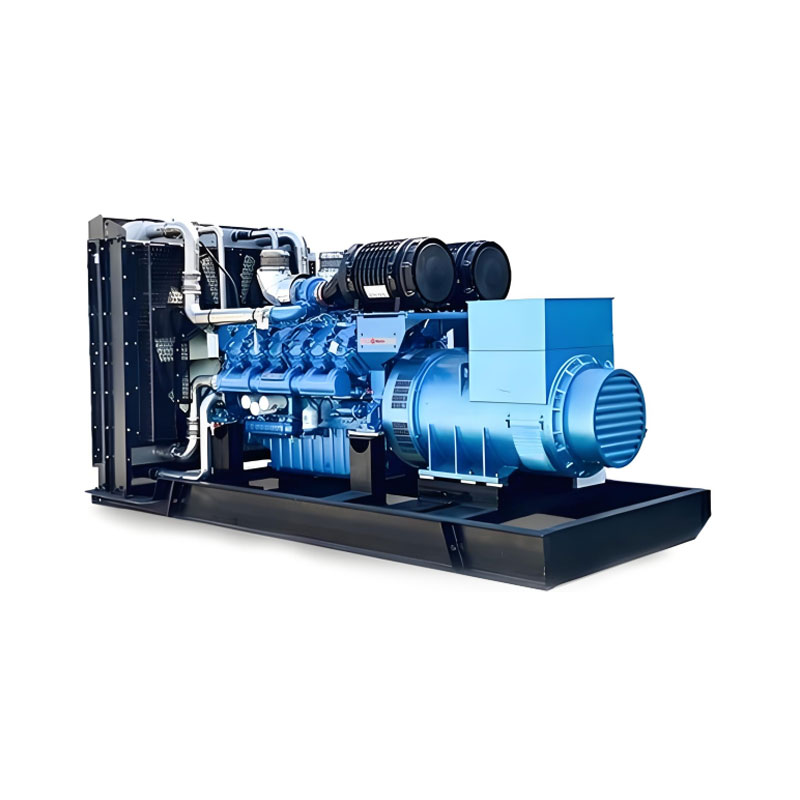

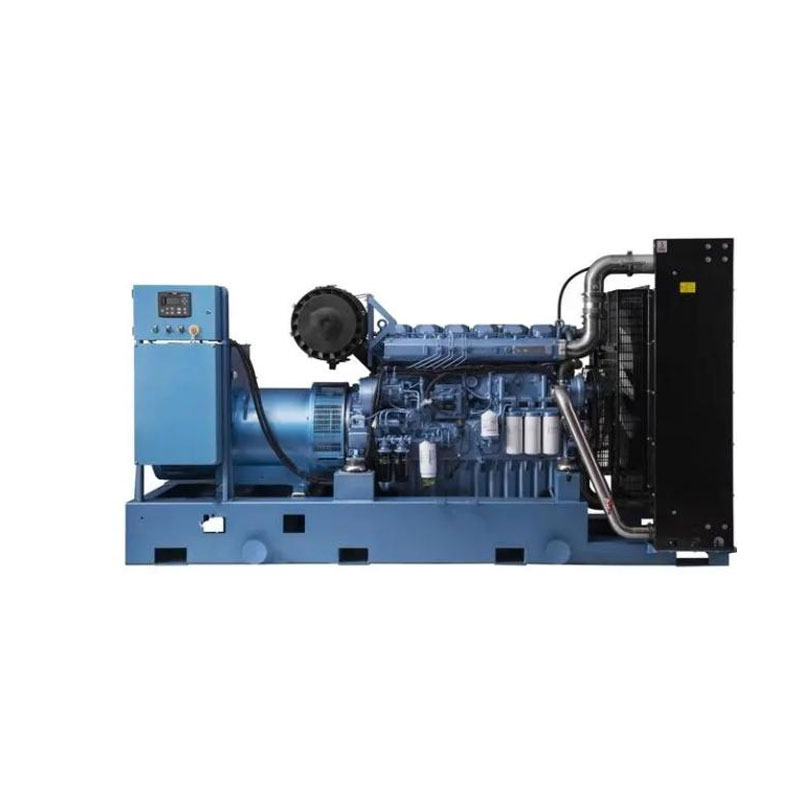

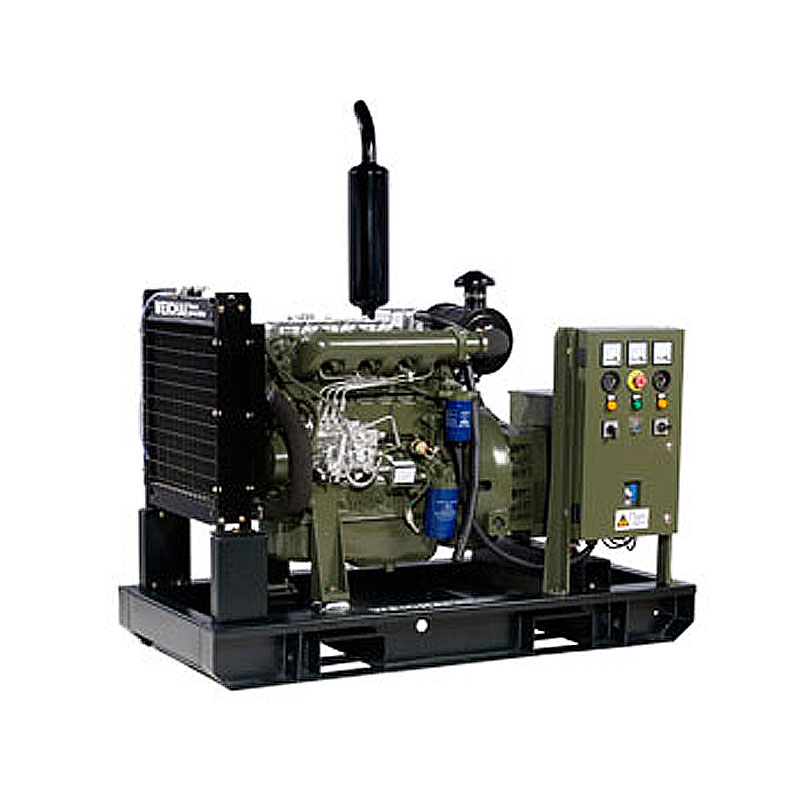

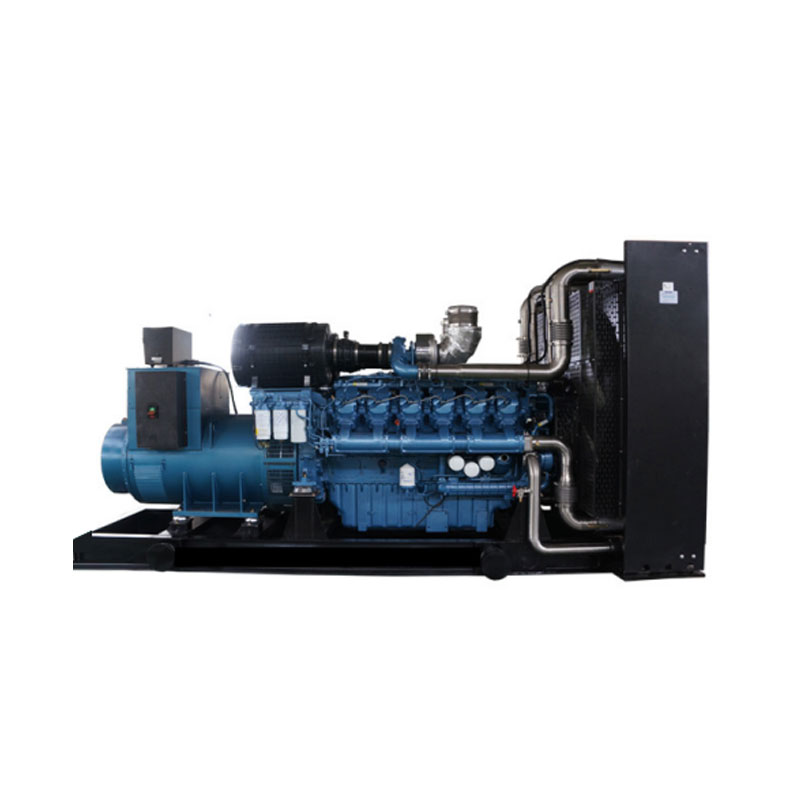

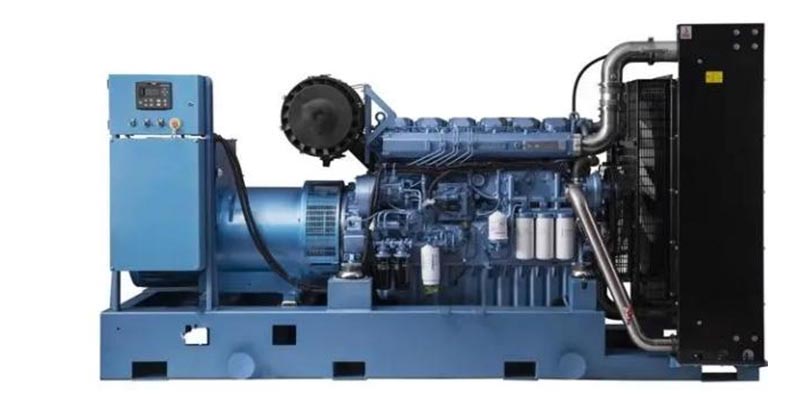

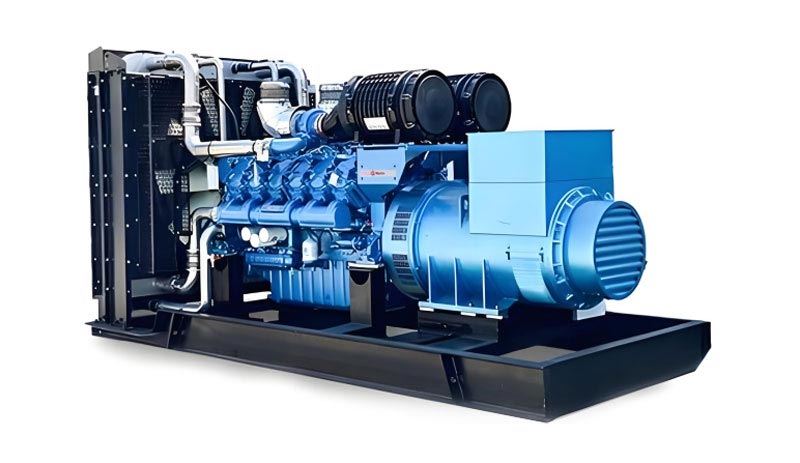

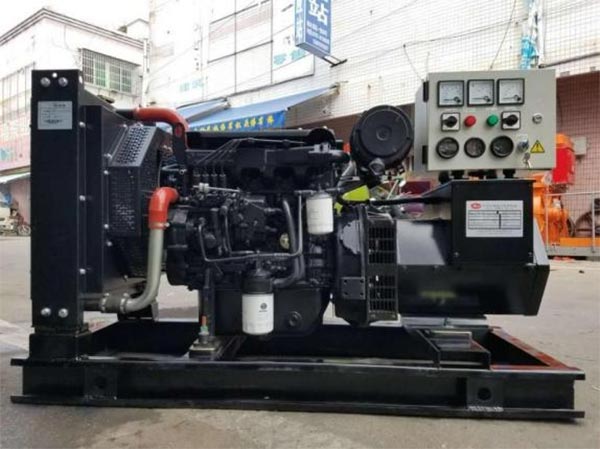

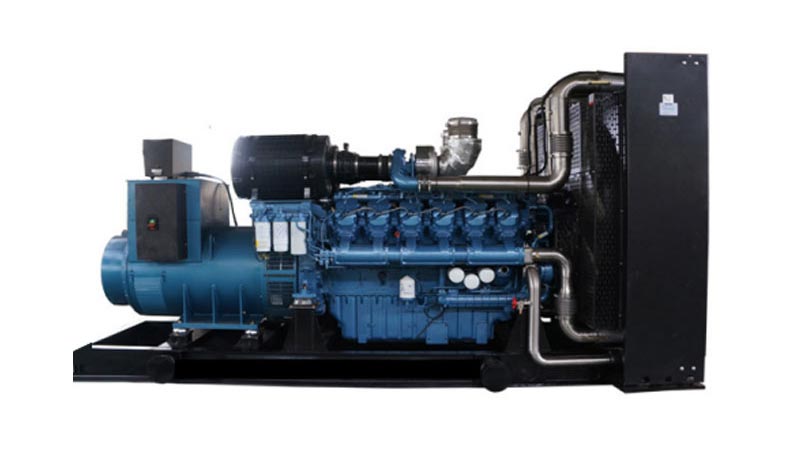

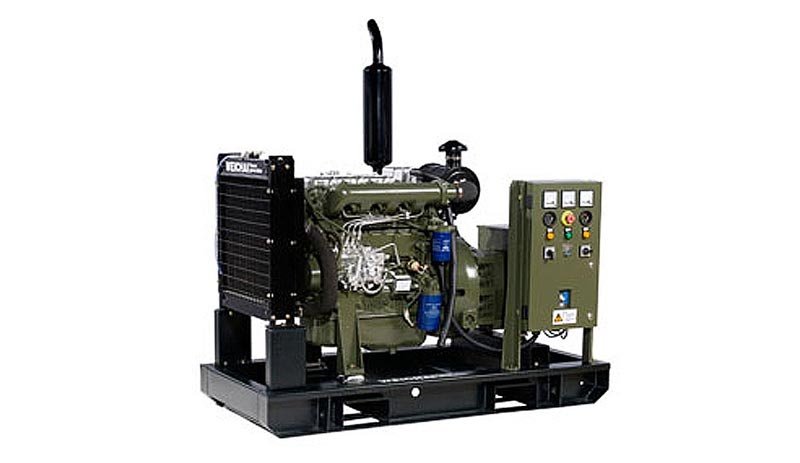

Weichai generaatorikomplekt

Hiinas Kechengi valmistatud Weichai generaatorikomplektid on elektritootmisseadmete komplekt, mille keskmes on usaldusväärne võimsus. Selle seeria seadmete võimsus on vahemikus 20 kuni 1500 kilovatti. Põhijõud võtab kasutusele küpsed ja turul testitud Weichai seeria diiselmootorid, mis tagavad jõuallika põhilise töökindluse. Üksus pöörab tähelepanu integreeritud disaini keskkonnaga kohanemisvõime, võib töötada stabiilselt suure koormuse tingimustes ja säilitada hea kütusesäästlikkus. Toode vastab rangelt asjakohastele riiklikele standarditele ja põhikomponendid on varustatud a garantiiteenus kuni kaks aastat. Olgu selleks siis pidev toide tööstuslikus tootmises, ajutine toide tarnida inseneriehituse või erakorralise varukoopia kaubanduslikes kohtades, see toode, mis on olnud sügavalt teinud koostööd Weichai'ga, võib pakkuda kindlat ja tõhusat toitetuge. See on eelistatud lahendus neile, kes taotleda stabiilsust ja praktilisust.

See hõlmab kolme võimsusvahemikku: väike (20-100KW), keskmine (100-500KW) ja suur (500-1500KW):

Rakenduse stsenaariumid (Weichai Poweri eksklusiivne kohandamine)

1. Tsiviil- ja kogukonna hädaolukorra stsenaariumid (20–100 kW)

• Kohaldatavad stsenaariumid: vanad kogukonnad (liftide ja veepumpade avariitoiteallikas), elamud kogukonnad (üldvalgustus/laadimisvaiad elektrikatkestuse ajal), väikesed hooldekodud (baasmeditsiin seadmed/eluruumid)

• Põhiväärtus: Weichai WP4 mootori rikete määr on ≤0,3% aastas. See käivitub ≤15 sekundi jooksul pärast sisselülitamist rike, lifti kinnijäämise vältimine ja eakate meditsiiniseadmete katkestamine. Seadme müra on ≤70dB@10 meetrit (väikemudelite puhul), mis vastab elamupiirkondade mürastandarditele. Koos täis kütusepaagiga, võib see kesta 8–12 tundi, rahuldades tsiviilkasutuse lühiajalisi hädaolukordi ega vaja sagedane hooldus.

2. Kaubandus- ja teeninduskoha stsenaariumid (50–300 kW)

• Kohaldatavad stsenaariumid: kettsupermarketid (külmahela külmikud/varukassasüsteemid), tärnihotellid (tuba kliimaseade/rahvusvahelise konverentsikeskuse seadmed), kogukonnakliinikud (infusioonipumbad/põhitestid). instrumendid)

• Põhiväärtus: Weichai WP6 mootori kütusekulu on nii madal kui 200 g/(kW · h) ja aastane kasutuskulu on 15%-20% madalam kui sarnastel ühikutel. Kecheng Intelligent ATS võimaldab põrutusteta lülituda "toiteallika" vahel ja "jõuallikas" (≤0,5 sekundit), vältides toidu riknemist külmaahela elektrikatkestuste tõttu. Toetab kaugjälgimine mobiilirakenduse kaudu ja üks inimene saab hallata mitut poeüksust.

3. Tööstus- ja tootmisstsenaariumid (300–1500 kW)

• Kohaldatavad stsenaariumid: raskete masinate tehased (tööpinkide ja stantsimise põhi- ja varutoiteallikas seadmed), autotootjad (keevitusrobotid/värvimisliinid), keemiatööstuspargid (suured reaktorid/tsirkulatsiooniveepumbad)

• Põhiväärtus: Weichai WP12/WP17 mootorid taluvad pidevat täiskoormusel töötamist 24 tundi (iga-aastane töö aeg ≥ 8000 tundi), mistõttu need sobivad raskeveokite tööstuslikuks tootmiseks. Kõrgepinge mudel (6kV) on ühendatud otse tööstusliku elektrivõrguga, vähendades investeeringuid pinge alandamise seadmetesse. Weichai mootori müügijärgne võrk katab kogu riigi ja rikke reageerimise aeg ei ületa 4 tundi.

4. Inseneri- ja infrastruktuuristsenaariumid (100–1000 kW)

• Kohaldatavad stsenaariumid: maanteede ehitamine (segamistehased/kastitala valamisseadmed), linnametroo ehitus (varjemasinate/tunneli ventilatsiooni lisatoiteallikas), veemajanduskeskuse projektid (värav tõstukid/seireseadmed)

• Põhiväärtus: Weichai mootoritel on tugevdatud kolvid ja väntvõllid, mis taluvad kolm korda käivitusvool (sobib mootori insenerikoormustele), vältides käivitamisel seiskumist. Kechengi vibratsioonivastane struktuur (kere raam on paksendatud 10 mm-ni), sobib konarlikuks transportimiseks ehitusobjektidel. IP54 tolm ja veekindlus, vastupidav inseneritolmu ja vihma keskkonnale.

5. Kaugpiirkonnad ja välistingimustes kasutatavad stsenaariumid (50–500 kW)

• Kohaldatavad stsenaariumid: mägised kaevanduskohad (purustusseadmete ja kaevandusautode laadimine), piirivalve postid (kodu elektri ja kütte abi), saare kalurikülad (merevee magestamise tasustamine). varustus ja kalapaadid)

• Põhiväärtus: Weichai mootorid võivad käivituda temperatuuril -35 ℃ (valikuline "mootoriõli + jahutusvedelik + kütus" kolmekordne eelsoojendus), sobib kaugetesse madala temperatuuriga keskkondadesse; Kütusekulu on nii madal kui 195 g/(kW · h) (for keskmise suurusega mudelid) ja pikaajaline kohapealne tegevuskulu on kontrollitav. Weichai teenindusvõrk katab kaugemates piirkondades, kus on mugav varuosade tarnimine, nii et pole vaja muretseda müügijärgsete probleemide pärast.

Toote eelised (Weichai Poweri põhiline konkurentsivõime)

Tehnilised parameetrid (täisvõimsusvahemik: 20-1500KW)

Tehnilised omadused (Weichai Poweri eksklusiivne disain)

1. Weichai mootorite põhitehnoloogiad

• Väikesed mudelid (20–100 kW, WP4/WP6):

① Võttes kasutusele "kõrgsurve ühisanum (2000 baari) + turboülelaaduriga vahejahutus" tehnoloogia, põlemine efektiivsus suureneb 15%. Madalatel temperatuuridel käivitamisel saab seda käivitada sisselaske eelsoojenduse kaudu pistik (-25 ℃ saab käivitada).

② Kerge konstruktsioon (kogu WP4 kaalub vaid 350 kg), seadme väikese üldmahuga, mis muudab selle sobivaks piiratud ruumiga kogukonna ja lähikaupluse stsenaariumide jaoks.

③ Weichai eksklusiivne ECU juhtimissüsteem jälgib mootori töötingimusi reaalajas, kusjuures rike ilmneb varakult hoiatuse täpsusaste ≥98%, vältides ootamatuid väljalülitusi.

• Keskmise suurusega mudelid (100-500KW, WP6/WP10):

① Weichai WP10 on varustatud "kõrge tõhususega turboülelaadimissüsteemiga", mis suurendab madalatel pööretel pöördemomenti 35% (pöördemoment ≥1400N · m kiirusel 1500r/min), mistõttu sobib see insenerimootorite käivitamiseks.

② Kahe ülaosa nukkvõlli (DOHC) + nelja ventiiliga disain, 20% suurem sisselaske efektiivsus ja emissioonid Riiklikud IV standardid, muutes selle sobivaks kõrgete keskkonnakaitsenõuetega kommertsstsenaariumide jaoks.

③ Weichai algsel tehase jahutussüsteemil (veepump + ventilaator) on kõrge soojuse hajumise efektiivsus ja see võib töötada täiskoormusel 50 ℃ kõrge temperatuuriga keskkonnas ilma ülekuumenemise ohuta.

• Suured mudelid (500–1500 kW, WP12/WP17):

① Weichai WP17 on V-tüüpi 12-silindriline raskeveokite mootor. Silindriplokk on valmistatud vermikulaarsest grafiidist valatud raud (tugevusega 80% suurem kui tavalisel malmil), mis talub suurt tööstuslikku koormust mõjusid.

② Riiklikele V/Euro V emissioonistandarditele vastav heitgaasi järeltöötlussüsteem (SCR+DPF) sobib rangete keskkonnakaitsenõuetega tööstuspargid;

③ Weichai intelligentne kütusesäästlik tehnoloogia (reguleerib kütuse sissepritse nurga automaatselt vastavalt koormus) tarbib 5–8% vähem kütust kui sarnased mootorid, millel on märkimisväärne eelis pikaajalises töös kulud.

2. Kechengi kohandatud integratsioonitehnoloogia

• Intelligentne kontroller (KCPLC-seeria):

① Väike mudel (KCPLC-03) : kuvab põhiparameetreid, nagu pinge, vool ja veetemperatuur, ning toetab põhiline rikkehäire (kõrge veetemperatuur, madal õlirõhk);

② Keskmise suurusega mudel (KCPLC-04) : uute funktsioonide hulka kuulub kaugjälgimine mobiilirakenduse kaudu (4G võrguühendus) ja energiatarbimise juhtimine tipptasemel (automaatne väljundvõimsuse reguleerimine), säästes 10% kuni 15% elektrienergialt arveid igal aastal.

③ Suuremahulised mudelid (KCPLC-05): toetab kõrgepinge parameetrite jälgimist (6kV pinge/vool), mitme masinaga paralleeljuhtimine (koormuse tasakaalustamise kõrvalekalle ≤5%) ja selle saavutamiseks saab ühendada tööstuslike DCS-süsteemidega järelevalveta operatsioon.

• Kaitsev ja kohanduv struktuur:

①Tolmu- ja veekindel: väikesed ja keskmise suurusega mudelid pakuvad IP54 kaitset (korpuse kahekihiline tihendus + 50-silmaline tolmufilter), samas kui suuri mudeleid saab valikuliselt varustada kaitsega IP65 (kogu masin on suletud ja võib talub lühiajalist sukeldumist kuni 0,5 m sügavusesse vette).

② Vibratsiooni- ja korrosioonivastane: Keskmise ja suure mudeli kere raam on keevitatud 16 Mn mangaaniga teras (paksus 8-12 mm) ja pind on pihustatud tsingi + korrosioonivastase värviga (soola pihustuskatse ≥1200 tundi), sobib inseneri- ja rannikualade jaoks.

③ Mugav kasutuselevõtt: väikeste mudelite puhul haagise tüüp (pukseeritav pikap, minimaalse pöörderaadiusega ≤5 meetrit) on saadaval. Suurte mudelite puhul kasutatakse modulaarset konstruktsiooni (ploki transport, kohapealne kokkupanek) ja paigaldusperiood on ≤4 tundi.

3. Eksklusiivne kohandamine ja optimeerimine Weichai jaoks

• Kütusesüsteem: ühildub Weichai mootorite nõuetega, see võtab kasutusele originaalse kütusefiltri elemendi Weichai (filtreerimise täpsus 5 μm) ja kütusetorustik kasutab õlikindlaid kummivoolikuid (tähistatud kaubamärk Weichai), et vältida kütuse lisandite ummistumist kütusepihustitesse.

• Määrimissüsteem: kasutatakse Weichai spetsiaalset mootoriõli (CH-4 15W-40, vastab API standarditele). Õli vahetustsükkel on 25% pikem kui tavalisel mootoriõlil, mis vähendab mootori kulumist.• Müügijärgne ühendus: Kecheng kontroller saab lugeda Weichai mootori ECU veakoodi. Kui ilmneb rike, surutakse see sünkroonselt Weichai müügijärgse süsteemiga, saavutades sujuva ühenduse "veadiagnostika - varuosade eraldamine - kohapealne hooldus" ja parandades hoolduse efektiivsust 30%.

Võimsuse valik (Weichai Power Precise Matching)

1.Core valiku alus

2. Toitesoovitus tüüpiliste stsenaariumide jaoks

Kasutusmeetod (Weichai üksuste eksklusiivne toimimine)

1. Käivituseelne kontroll (Weichai mootorite põhipunktid)

2. Käivitamine (võimsuse jagamise protsess)

(1) Väikesed mudelid (20–100 kW, WP4/WP6)

1. Eelsoojenduse käivitamine: avage kütuseventiil → sisenege Kechengi kontrolleri režiimi "Käsitsi" → vajutage nuppu Nupp "Eelsoojendus" madala temperatuuriga keskkonnas (Weichai eelsoojenduspistik töötab ja tuli kustub lõpetage protsess. Eelsoojendage 60 sekundit temperatuuril -25 ℃) → Vajutage nuppu "Start".

2. Olekukontroll: pärast mootori käivitumist jälgige pöörlemiskiirust (1500r/min±50r/min) ja õlirõhku (≥0,3 MPa, originaal Weichai manomeeter) ja stabiliseerige 3 minutit.

3. Laadimine: sulgege väljundlüliti ja laadige järk-järgult (lisage esmalt 50% koormus, laske 5 minutit töötada ja seejärel suurendada 100% -ni, vältides mõju Weichai mootorile (ühekordne täiskoormusega laadimine on keelatud).

(2) Suured mudelid (500–1500 kW, WP12/WP17)

1. Kõrgepinge ettevalmistamine: veenduge, et kõrgepinge lülituskapi "maanduslüliti" on avatud → "lahklüliti" on suletud → Kasutage Weichai heakskiidetud kõrgepingetestit (taluvpingega 10 kV). kinnitage, et elektrit pole.

2. Käivitusprotsess: hüdrauliline käivitamine → Mootori pöörlemiskiirus tõuseb 1500 r/min-ni → Kontrollige Weichai ECU parameetreid (vesi temperatuur ≤85 ℃, õlirõhk ≥0,3 MPa) → Sulgege kõrgepinge kaitselüliti;

3. Järkjärguline laadimine: laadimine järjekorras "20%→50%→80%→100%" (iga etapi vahel on 5-minutiline intervall) ja jälgige ülekoormuse vältimiseks Weichai mootorite koormusastet (≤100%) Kechengi kontrolleri kaudu.

3. Töö jälgimine ja seiskamine (Weichai mootorikaitse)

• Jälgimisfookus: Weichai mootori ECU parameetrite reaalajas vaatamine (veetemperatuur ≤95℃, õlirõhk ≥0,2 MPa, kütuserõhk ≥1,0 MPa) ja Kechengi kontrolleril kuvatav pinge/vool (≤ nimiväärtus);

• Erandi käsitlemine:

① Mootori kõrge veetemperatuur: kontrollige Weichai jahutussüsteemi (jahutusvedeliku tase, ventilaatori kiirus) ja puhastage radiaatori tolm (puhuge seestpoolt välja suruõhuga 0,2 MPa).

② ECU veakood: lugege veakoodi Kechengi kontrolleri kaudu ja võtke ühendust Weichai müügijärgse teenindusega. tõrkeotsing (näiteks "P0193" näitab kütuse rõhuanduri riket).

• Väljalülitusprotsess:

① Mahalaadimine: ühendage lahti kõik koormuslülitid ja vähendage koormuseta.

② Jahutus: laske Weichai mootoril töötada tühikäigul 8–10 minutit (turbolaaduri jahutamiseks ja koksimise vältimiseks kõrgel temperatuuril seiskamine).

③ Väljalülitamine: vajutage nuppu "Stopp" → Sulgege kütuseventiil (pikaajaliseks seiskamiseks) → Kõrgepingemudelite puhul sulgege "maanduslüliti" tühjendamiseks.④ Viimistlemine: puhastage Weichai mootori õhufilter/kütusefilter, kontrollige, kas leke mootori korpuses (mootoriõli, jahutusvedelik) ja registreerige tööpäevik.

Ohutus ja kaitse (Weichai seadme spetsifikatsioonid)

1. Paigaldusohutus (ühildub Weichai Poweriga)

• Toimumiskoht ja fikseerimine:

① Paigaldage hästi ventileeritavasse kohta, eemal lahtisest leegist (≥15 meetrit). Weichai mootori väljalaskeava põletushaavade vältimiseks peaks olema suunatud alale, kus ei ole inimesi (heitgaasi temperatuur ≥550 ℃).

② Maapinna kandevõime ei tohiks olla väiksem kui 1,5 korda seadme massist (näiteks 6000 kg ühik, see ei tohiks olla väiksem kui 9000 kg / ㎡). Projekti ajutine koht tuleks sillutada purustatud pinnaga kivid ja terasplaadid (vajumise vältimiseks) ning terasplaadid tuleks asetada tugijalgade alla (koos pindala vähemalt 0,5 ㎡ jala kohta).

③ Kõrgepingekaabli paigaldamine: läbi tsingitud terastorude (seina paksus ≥5 mm), matmissügavus ≥0,7 meetrit (et vältida masinate poolt üle sõitmist) ja kaabli märgistus peab olema selge (tähistatud kui "Eriline Weichai kõrgepingeseadmete jaoks").

• Elektriohutus:

① Maandussüsteem: madalpingemudelite maandustakistus on ≤4Ω ja kõrgepingemudelite puhul ≤10Ω. Maanduselektroodil on kasutatud tsingitud nurkterast ∠50×50×5 (pikkus ≥2,5 meetrit), mis on usaldusväärselt ühendatud Weichai mootoriplokk (staatilise elektri kogunemise vältimiseks).

② Koormusjuhtmestik: ajutiste tehniliste liinide jaoks kasutage YCW tugevaid kummist mantliga kaableid (õlikindel/kulumiskindel, kooskõlas Weichai soovitatud spetsifikatsioonidega). Klemmplokid peaksid olema surutakse tihedalt vasest ninaga (pöördemoment vastab Weichai standarditele). Mootori koormuste jaoks kaitsenull juhe tuleb ühendada.

③ Kõrgepinge töö: 6 kV mudelite jaoks kõrgepinge isolatsioonitööriistad, mille on heaks kiitnud Weichai (isolatsioonid kindad/saapad, pingeandur, vastupidavuspingega 10kV) peavad olema kaasas. Töötamise ajal kaks inimest peaks tegema koostööd (üks isik juhib ja üks järelevalvet teostav isik) ning täitma „Kõrgepinge kasutamine Pilet".

• Tulekaitse konfiguratsioon:

① Paigaldusala on varustatud 2 8kg ABC kuivpulberkustutiga (mitte kaugemal kui 5 meetrit üksus) ja 1 tulekahju liivakast (mahuga vähemalt 2 kuupmeetrit). Virnastamine on rangelt keelatud kergestisüttivad materjalid (nt diiseltrumlid ja puit) Weichai mootori ümber.

② Postitage hoiatussildid, nagu "Weichai Power, Mittetöötavatel töötajatel on keelatud läheneda" ja "Kõrgepinge Oht" ja riputage öösel punased vilkuvad hoiatustuled.

③ Töötage välja tulekahjude lahendamise plaan ja korraldage operaatorid korraldama õppusi igas kvartalis (sealhulgas spetsiaalne tulekustutusprotsess Weichai mootoritele).

2. Kasutusohutus (Weichai mootori spetsifikatsioonid)

• Nõuded personalile:

①Operaatorid peavad läbima Weichai ja Kechengi ühiskoolituse (40 tundi, sealhulgas Weichai mootorite ja tõrkeotsing). Pärast hindamise läbimist võivad nad asuda tööle Weichai mootoriüksuse töös Sertifikaat".

② Enne Weichai mootori käivitamist on vaja kontrollida õlitaset (mõlemad on vältimatud silindri tõmbamine). Ärge puudutage töötamise ajal kõrge temperatuuriga komponente (väljalaskekollektor, turbolaadur, temperatuur ≥500 ℃).

③ Inseneri stsenaariumides töötades kandke kaitsekiivreid, libisemisvastaseid jalanõusid ja tööriideid. Kõrgepinge jaoks toimingud, tuleks kanda täiendavaid isolatsiooniseadmeid.

• Tegutsemise vastunäidustused:

① Ärge kasutage mitte-Weicha-spetsiifilisi mootoriõli/filtrielemente (vastasel juhul läheb Weichai garantii kaotsi ja see võib põhjustada mootoririkke).

② Weichai mootorite käivitamine ilma mootoriõli või jahutusvedelikuta on keelatud (üks tühikäik võib põhjustada mootori kulumist silindriplokk).

③ Kõrgepingelüliti lahtiühendamine koormuse all on rangelt keelatud (et vältida Weichai löömist generaator ja ergutussüsteemi kahjustamine).

④ Kõrgepingemudelite kasutamine äikese ajal on rangelt keelatud. Toiteallikas peab olema lahti ühendatud ja maandatud tühjenemiseks, et vältida pikselöögi.

• Hädaabi:

① Mootori tulekahju: peatage masin kohe → sulgege kütuseventiil → kasutage pihustamiseks pulbertulekustutit leegi alus (ärge kasutage kütusetule kustutamiseks vett) → Evakueerige ümbritsevad inimesed.

② Õli leke: lülitage masin välja → Kontrollige Weichai naftatorustikku (kas liitmikud on lahti ja kas tihendusrõngad on kahjustatud) → Vahetage originaalsed Weichai tihendusrõngad, lisage spetsiaalne õli ja seejärel käivitage uuesti.

③ Kõrgepingeleke: Ühendage ülemise tasandi toiteallikas lahti → kulutage isolatsioonivarustust → Eraldage rike punkt isoleervardaga → Kontrollige kõrgepingekaablit/klemmliistu (kas see on kahjustatud või maandatud).

3. Säilitage ohutus (Weichai müügijärgsed standardid)

• Ettevalmistused enne hooldust:

① Ühendage lahti seadme toide (lahutage madalpinge pealüliti ja kaitselüliti ning maandus kõrgepinge jaoks), sulgege kütuseventiil, riputage üles hoiatussilt "Hooldus all, ärge käivitage" ja teavitage vastavad koormused voolu katkestamiseks.

② Weichai mootorite hooldus nõuab Weichai originaaltööriistade kasutamist (nt spetsiaalsed mutrivõtmed ja pöördemoment mutrivõtmed) ja varuosad peavad olema Weichai originaaltooted (Kecheng pakub volitatud hankekanaleid).

③Enne suurte mudelite hooldamist tuleb jahutussüsteemi rõhk vabastada (avades õhutusventiili) et vältida kuuma vee pritsimist ja inimeste vigastamist.

• Põhihooldusprojektid:

① Mootoriõli vahetus: vahetage Weicha-spetsiifilist mootoriõli iga 600–1000 töötunni järel (olenevalt Weichai mootorist mudel). Valage kasutatud õli selleks ette nähtud vanaõli ämbrisse (andke see üle kvalifitseeritud asutusele ravi ja keelata juhuslik väljavool).

② Filtrielemendi vahetamine: originaal Weichai õhufilter/kütusefilter tuleks vahetada iga 500 tunni järel ja õlifilter tuleks vahetada samaaegselt õliga (ärge segage erinevat marki filtrielemente).

③ Mootori ülevaatus: kontrollige Weichai mootori klapivahet (kasutades Weicha-spetsiifilist kaliibrimõõturit) ja kütusepihustite pihustusaste (viivad läbi Weichai müügijärgsed insenerid) iga 2000 tunni järel, et tagada need vastavad algsetele tehasestandarditele.

• Hooldusjärgne testimine:

Pärast hoolduse lõpetamist tuleb seade käivitada (töötada tühjalt 30 minutit), kontrollida parameetreid Weichai ECU (veakoodita) ja Kechengi kontrolleri ekraan (tavaline pinge / vool), koormus kuni 50% nimiväärtusest võimsusega ja töötage 1 tund. Alles pärast kõrvalekallete puudumise kinnitamist saab selle ühendada tavalise koormusega

Hooldustsükli tabel (ainult Weichai seadmete jaoks)
