500kW generaatori komplekt

Kechengi 500kW generaator on valmistatud Hiinas. Seadme tuumas on Chongqing Cumminsi mootor ja Lille Semir harjadeta generaator kombineerituna isekäivitava juhtimissüsteemiga, mis tagab kõrge töökindluse ja kiire vastuseks. Toide käivitub automaatselt 15 sekundi jooksul pärast peamise toiteallika katkestamist ja ooterežiimi võimsus on kuni 500 kW. Sellel tootel on integreeritud konteineri konstruktsioon, kompaktne struktuur ja lihtne teisaldada ja paigaldada ning vastab asjakohastele riiklikele ja rahvusvahelistele standarditele.Sellel on madal kütusekulu töö ja stabiilne jõudlus, muutes selle eriti sobivaks kohtadesse, kus on äärmiselt kõrged nõuded toiteallika järjepidevus, nagu haiglad, andmekeskused, tööstuspargid ja suurürituste tugi.

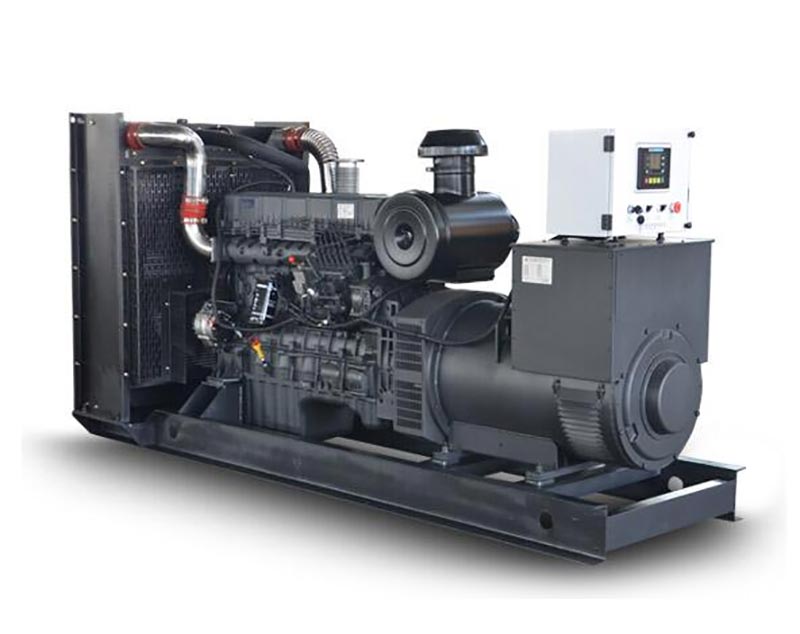

Kechengi 500kW generaatorikomplekti välimusjoonis

Põhiline eelis

Cumminsi mootori jõudluse analüüs

Seadme jõuallikana kasutab Chongqing Cummins KTA19-G8 mootor 6-silindrilist reaspaigutust, silindri läbimõõtu × käik 159 mm × 159 mm, töömaht 18,9 l ja turboülelaaduriga vahejahutuse abil saavutatakse 575 kW reservvõimsus tehnoloogia. Selle PT kütuse otsesissepritsesüsteem koos elektroonilise regulaatoriga vähendab kütusekulu tarbimine kuni 206 g/kw·h (75% koormus), mis on 8% madalam kui sarnastel mudelitel. Disain ülitugevast sulamist malmist silindriplokk ja integreeritud sepistatud terasest väntvõll tagavad, et kapitaalremont intervall ületab 20 000 tundi ja sobib laias temperatuurivahemikus -20 ℃ kuni 40 ℃.

Leroy Someri generaatorite tehnilised tipphetked

Lillesemma harjadeta generaator (kaitseklass IP23, isolatsiooniklass H) võtab kasutusele AVR automaatse pingeregulatsiooni süsteem, püsiseisundi pinge reguleerimise kiirus ≤±1%, siirdepinge taastumise aeg < 3 sekundit, et tagada ohutus tundlike koormuste, näiteks meditsiiniseadmete ja täppisinstrumentide kasutamine. Generaator on varustatud a PMG püsimagnetiga ergutussüsteem, mis säilitab stabiilse väljundi isegi siis, kui elektrivõrk kõikub. The telefoni harmooniliste koefitsient THF on alla 2%, mis vastab rangetele elektrikvaliteedi nõuetele side tugijaamad jne.

Arukas isekäivitav süsteem

500 kW diiselgeneraatori komplekt on varustatud LCD Hiina vedelkristallide arvjuhtimissüsteemiga, toetab ATS-i kahe toiteallika lülitus ja võrgu alapinge tuvastamine (reageerimisaeg < 0,5 sekundit), kolm korda käivitamise korduskatse loogika ja rikete enesediagnostika. 24 V alalisvoolu käivitussüsteem koos veesärgiga küttekeha, saavutab -15 ℃ keskkonnas algedukuse määra 99%. Kaugseiremoodul saab üles laadida 16 tööparameetrid, nagu pinge, sagedus ja õlirõhk reaalajas, ning toetavad andmete juurdepääsu vahel mobiilirakendus ja arvuti.

Tehniline parameeter

Generaatori omadused

Struktuurse disaini esiletõstmised

• Moodulpaigutus: mootor, generaator ja juhtimissüsteem on amortisaatorite abil paindlikult ühendatud vähendada vibratsiooni ülekannet (amplituud ≤0,3 mm) ja pikendada seadmete kasutusiga.

- Madal müra optimeerimine: kasutades kahekihilist heliisolatsioonikatet (sisemine kiht heli neelavast puuvillast + terasplaadi välimine kiht) koos impedantsi komposiit summutiga saab müra vähendada 75 dB-ni (a lisavarustusena on vaja helikindlat kastimoodulit).

-Hoolduse mugavus: mootori õlifilter, kütusefilter ja muud haavatavad osad on paigutatud keskele. Igapäevane hooldus ei nõua väliskomponentide lahtivõtmist, säästes 50% hooldusaega.

Keskkonnaga kohanemisvõime

Seade on läbinud GB/T 2423.16 hallituskatse (klass ≤2) ja seismilise tugevuse testi (horisontaalne kiirendus 0,2 g), ja võib töötada pikka aega keskkonnas, mille kõrgus on ≤1000m ja suhteline õhuniiskus ≤90% (ei kondensatsioon). Kütusesüsteem ühildub diislikütusega 0# (suvel) ja -10# diislikütusega (talvel) ning on varustatud õli-vee eraldaja (filtratsiooni täpsusega 10 μm), et tagada töökindlus kõrge väävlisisaldusega kütusega piirkondades sisu.

Kasutusmeetod

Protsessi kontrollimine enne käivitamist

• Kütusesüsteem: kontrollige, kas kütusetase kütusepaagis on ≥30%, avage kütuseventiil ja väljutage kogu õhk paagist. torujuhe (vajutage kütusepumpa käsitsi, kuni takistus suureneb). - Elektrisüsteem: aku pinge ≥24V, juhtpaneel kuvab "ooterežiimi" olekut ja hädaseiskamisnupp lähtestatakse. - Mehaaniline ülevaatus: õlitase peaks olema õlimõõtevarda H/L märgi vahel, jahutusvedeliku tase peaks ulatuma kahe kolmandikuni paisumisest paak ja ventilaatori rihma pinge peaks olema selline, et pressi läbipaine oleks 10-15 mm.

Käivitustoimingu sammud

• Automaatrežiim: keerake juhtpaneeli nupp asendisse "Automaatne" ja süsteem lülitub vooluvõrku. olek. See käivitub automaatselt, kui vooluvõrku katkeb (ATS-i lülitusaeg pärast õnnestumist käivitamine on vähem kui 10 sekundit).

- Käsirežiim: vajutage ja hoidke nuppu "Start" 3 sekundit all. Kord tõuseb kiirus 1500rpm ja pinge stabiliseerub, sulgege väljundkaitselüliti (pöörake tähelepanu sagedusmõõdikule, mis näitab 50±0,5Hz).

- Laadimisnõuded: pärast käivitamist töötage tühikäigul 3 minutit (õlirõhk ≥0,3 MPa), suurendage koormust järk-järgult kuni 50% ja pärast 10-minutilist jooksmist saab seda tõsta täiskoormusele.

Väljalülitamise operatsiooni spetsifikatsioon

• Tavaline seiskamine: esmalt eemaldage koormus, laske mootoril 5 minutit tühikäigul töötada (et vältida turboülelaaduri ülekuumenemine), vajutage nuppu "Stopp" ja sulgege kütuseventiil, kui kiirus langeb 0-ni.

- Hädaseiskamine: kui õlirõhk on alla 0,2 MPa, on vee temperatuur kõrgem kui 105 ℃ või ebanormaalne müra, vajutage kohe punast hädaseiskamisnuppu. Pärast juhtumit tuleb viga enne kontrollida taaskäivitamine.

- Pikaajaline seiskamine: käivitage kord nädalas (töötage 30 minutit), vahetage aku elektrolüüti kord kuus (kui õhuniiskus on suurem kui 75%) ja lisage kütusepaaki säilitusaineid.

Ettevaatusabinõud

Keskkonnanõuded

• Paigalduskoht: seadme ja seina vaheline kaugus ei tohi olla väiksem kui 1,5 m ning õhu pindala külma õhu ringluse tagamiseks ei tohiks sisselaskeava olla väiksem kui 2,5 ㎡ (iga kW kohta on vaja 3 m³/min õhuhulka võimust).

- Heitkoguste nõuded: Väljalasketoru peab olema varustatud vihmakattega. Horisontaalse lõigu kalle ei tohiks olla väiksem kui 3°. Väljalaskeava tuleb hoida õhu sisselaskeavast eemal (vahemaa üle 5 meetri) kuni vältida heitgaaside tagasivoolu.

- Tulekaitse eeskirjad: Arvutituba on varustatud 2 8kg kuivpulbertulekustutiga. Kaugus õlipaagi ja seadme vaheline kaugus peaks olema üle 1 m. Maapinda tuleks töödelda, et vältida õli imbumist (see on soovitatav kasutada epoksüvaigu katet).

Hooldustsükkel

Ohutushoiatus

Töö ajal on kaitsepiirde avamine rangelt keelatud. Generaatori otsakatte pinnatemperatuur võib jõuda 120 ℃, mis võib põhjustada põletusi. Enne hooldust tuleb peakaitselüliti lahti ühendada ja kuvada "Kas Mitte lähedal" rippus silt. Kondensaatori tühjenemise aeg ei tohiks olla lühem kui 5 minutit. Äikesehooajal on maandustakistust tuleks testida väärtuseks ≤4Ω ja piksepiiriku tööpingeks tuleks seada 420V (liini pinge).

Taotlusjuhtum

Kechengi 500 kW generaatorikomplekt on teenindanud võtmeprojekte, nagu Qingdao sadama automatiseeritud terminal (tuleb kasutusele võetud 2023. aastal) ja Qilu haigla avariitoitesüsteem (paigaldatakse 2024. aastal). Ajal 2024. aasta suvine võimsuse normeerimise periood Weifangis võttis teatud keemiaettevõte selle üksuse kasutusele, et tagada peamiste tootmisliinide pidev töö. See andis keskmise keskmise ajaga võimsust kokku 1260 tundi rikete vahel 480 tundi. Kütusekulu vähenes sama mootoriga võrreldes 1,2 tonni võrra.
